Befestigung auf einer Unterkonstruktion

Hierbei werden die Solarmodule auf einer speziell angefertigten Konstruktion montiert, die dann auf den Airlineschienen befestigt wird. Diese Konstruktion kann aus Metall oder anderen robusten Materialien bestehen und wir als solches dann komplett vorbereitet und anschließend auf die Airlineschienen geschraubt oder auch auf entsprechende Winkel.

Eine Unterkonstruktion bietet einige Vorteile und hat natürlich, wie immer auch, Nachteile. Zum einen Können alle PV-Module bereits auf der Unterkonstruktion befestigt werden und vor allem, können die Kabel entsprechend sauber und perfekt verlegt werden. Außerdem kann auf dem Gestell noch weiteres Equipment Platz finden. Halten wir also schon mal den Vorteil, der Flexibilität und Erweiterbarkeit fest. Außerdem, kommt man vor dem Aufbau perfekt an die Module heran, da die Montage nicht zwingend auf dem Fahrzeug erfolgen muss. Wo wir auch schon bei einem Nachteil angekommen sind. Der Komplette Aufbau muss irgendwann auch auf das Fahrzeug gehoben werden und er erhöht die Gesamthöhe des Fahrzeugs. Das gilt es im Hinterkopf zu behalten, wenn durch niedrige Brücken oder in Tiefgaragen gefahren wird.



Die Wahl der Befestigungsmethode hängt von mehreren Faktoren ab: dem Gewicht der Solarmodule, der gewünschten Stabilität, dem Fahrzeugtyp und dem Platzbedarf. Die direkte Befestigung eignet sich hervorragend für leichtere Module und wenn Flexibilität gefragt ist. Eine Unterkonstruktion bietet sich an, wenn Stabilität und zusätzliche Funktionalität im Vordergrund stehen.In jedem Fall ist es wichtig, Sicherheitsaspekte zu berücksichtigen und bei Unsicherheiten professionelle Hilfe in Anspruch zu nehmen. Denke auch daran, die Gesamtlast und die dynamischen Kräfte, die während der Fahrt wirken, zu berücksichtigen. Mit der richtigen Planung und Ausführung wird dein Solarmodul-Projekt sicher ein Erfolg

.

Eine Möglichkeit besteht darin, die Solarmodule auf einen speziell angefertigten Rahmen zu montieren. Dieser Ansatz hat den Vorteil, dass die Module etwas höher über dem Dach sitzen. Eine solche Konstruktion ist besonders dann sinnvoll, wenn auf dem Dach Elemente wie eine Dachluke vorhanden sind, die weiterhin zugänglich und funktionsfähig bleiben sollen. Durch die Erhöhung der Solarmodule wird sichergestellt, dass die Dachluke ungehindert geöffnet werden kann, ohne dass die Solarmodule im Weg sind.

Solarpaneel direkt auf Airlineschiene ?

Die Montage von Solarmodulen direkt auf Airlineschienen ist durchaus eine praktikable Option, aber dabei sollte die Gesamtkonzeption des Fahrzeugdaches gründlich durchdacht werden. Zunächst gilt es, die zentrale Frage zu klären: Welche weiteren Elemente sollen auf dem Dach installiert werden? Die Beantwortung dieser Frage ist entscheidend, da sie die Art und Weise der Installation der Solarmodule beeinflusst.

Bei dieser Methode werden die Solarmodule direkt auf den Airlineschienen montiert. Hierfür benötigst du spezielle Halterungen, die in die Schienen eingeführt und dort fixiert werden. Diese Methode ist besonders effizient, wenn es um die Maximierung des zur Verfügung stehenden Raumes geht, denn diese Art Aufbau, erhöht die Gesamthöhe des Fahrzeugs nur leicht. Diese Option ist z.B. auch bei einem Hubdach sinnvoll, da somit das minimalste Gewicht dazukommt, nämlich Airlineschiene + Photovoltaik-Paneel und Befestigungselemente. Eine schwere Unterkonstruktion mit viel Gewicht wäre unpassend, da das Hubdach meistens aus GFK ist und nicht unendlich viel zusätzliche Lasten tragen kann.

Falls Hindernisse wie Dachluken nicht vorhanden sind, kannst du auch einen flacheren Aufbau wählen. In diesem Fall ist es möglich, die Solarmodule direkt auf den Airlineschienen zu befestigen. Dieser Ansatz bietet den Vorteil einer straffen, platzsparenden Konstruktion, die weniger Einfluss auf die Aerodynamik des Fahrzeugs hat. Bei der direkten Montage auf den Airlineschienen sollte jedoch darauf geachtet werden, dass die Befestigung der Module sicher und stabil ist. Es ist wichtig, dass die Solarmodule auch bei höheren Geschwindigkeiten und bei unterschiedlichen Witterungsbedingungen sicher am Fahrzeug befestigt bleiben.

Unabhängig von der gewählten Installationsmethode ist es wichtig, auf eine professionelle und technisch korrekte Montage zu achten. Die Sicherheit und Funktionalität der Installation sollten immer an erster Stelle stehen. Es empfiehlt sich, bei Bedarf einen Fachmann zu konsultieren, um sicherzustellen, dass die Installation den geltenden Sicherheitsstandards entspricht und optimal auf die spezifischen Bedürfnisse und Anforderungen des Fahrzeugs abgestimmt ist.



Airlineschienen für Solar auf's Dach kleben?

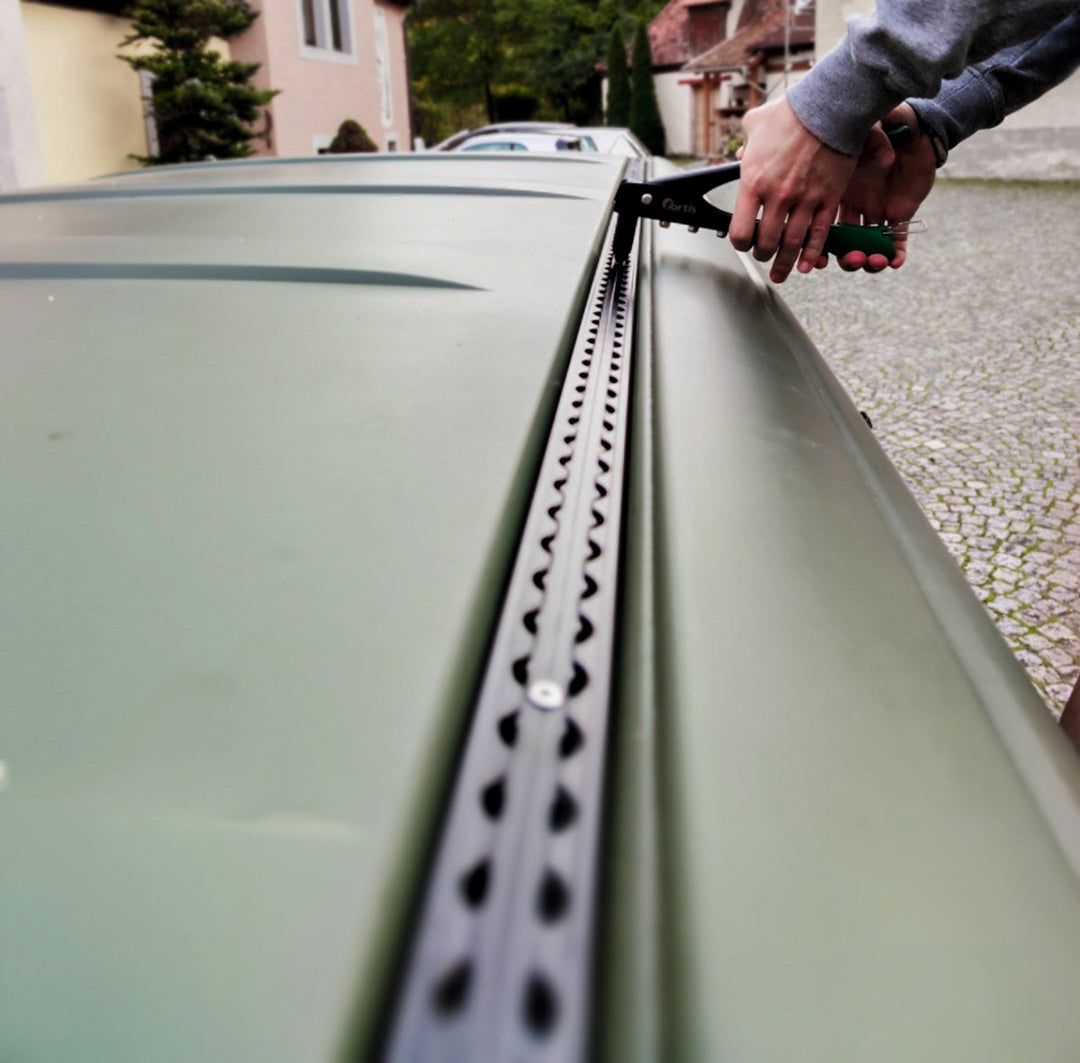

Ja, es ist durchaus möglich, Airlineschienen direkt auf das Dach eines Fahrzeugs zu kleben. Bei dieser Methode ist jedoch besonders darauf zu achten, welche Lasten die Zurrschienen letztendlich tragen sollen. Geklebte Airlineschienen sind in der Regel gut geeignet, um leichte bis mittelschwere Lasten wie Solarpanele zu tragen. Diese Art der Befestigung bietet eine elegante und platzsparende Lösung, die insbesondere bei Fahrzeugen mit begrenztem Platzangebot vorteilhaft sein kann.

Wenn jedoch geplant ist, zusätzlich schwerere Gegenstände wie Stauboxen, Dachzelte oder ähnliche Lasten zu transportieren, könnte das bloße Verkleben der Schienen nicht ausreichend sein. In solchen Fällen ist es sinnvoll, zusätzlich Schrauben zur Befestigung zu verwenden. Der Grund hierfür liegt in der zunehmenden Dachlast und den dynamischen Kräften, die während der Fahrt, insbesondere in schwierigem Gelände, auf die Konstruktion wirken. Die Verwendung von Schrauben erhöht die Tragfähigkeit und Stabilität der Montage, was für die Sicherheit essentiell ist.

Es ist immer wichtig, genau zu überprüfen, mit welchen Lasten du dauerhaft unterwegs sein möchtest. Dabei solltest du auch das zulässige, vom Fahrzeughersteller vorgegebene Gewicht für die Dachlast im Auge behalten. Überschreitest du dieses Gewicht, kann dies nicht nur die Fahrsicherheit beeinträchtigen, sondern auch die Garantie des Fahrzeugs ungültig machen.

Leichte Aufbauten wie Solarpanele können in der Regel bedenkenlos geklebt werden. Sowohl GFK-Dächer (Glasfaserverstärkter Kunststoff) als auch GFK-Hochdächer eignen sich hierfür ebenso gut wie das flache Blechdach eines Fahrzeugs. Bei der Wahl des Klebstoffs solltest du einen hochfesten, wetterbeständigen und für das jeweilige Material geeigneten Kleber verwenden. Die korrekte Vorbereitung der Oberfläche – wie die gründliche Reinigung und das Entfetten – ist für eine dauerhafte und sichere Haftung entscheidend.

Bei schwereren Lasten oder wenn du dir unsicher bist, ist es ratsam, einen Fachmann zu Rate zu ziehen. Ein Experte kann dich nicht nur bei der Auswahl der geeigneten Befestigungsmethode unterstützen, sondern auch sicherstellen, dass die Montage den geltenden Sicherheitsstandards entspricht und die strukturelle Integrität deines Fahrzeugs nicht beeinträchtigt wird.



Ich hoffe, dieser Beitrag war hilfreich und informativ. Hast du eigene Erfahrungen mit der Montage von Solarmodulen gemacht? Teile sie gerne in den Kommentaren! Bis zum nächsten Mal!
